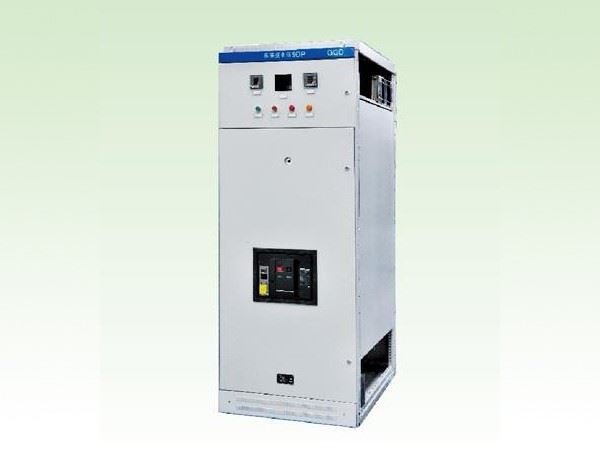

概述
適用于三相交流 50、60Hz，額定電壓 1140V 及以下，額定電流4000A 及以下的配電系統，作為電能轉換、分配及控制之用。廣泛應用于發電廠、變電所、石油化工、冶金軋鋼、輕工紡織及廠礦企業和高層建筑等場所。產品通過國家強制性產品認證 (CCC 認證)，符合GB 7251.1和 JB / T 9661 標準，并經過長期的試運行考核。
技術特點
柜體采用通用柜的形式，構架用 8MF 冷彎型鋼局部焊接組裝而成，零部件按模塊原理設計，并有 20 模的安裝孔，通用系數高；
設計時充分考慮到柜體運行中的散熱問題，柜體上下兩端具有不同數量的散熱孔，當柜體元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷的由下槽孔補充進來，使密封的柜體自下而上形成一個自然通風道，達到散熱目的；
柜體面漆附著力好，質感好。整柜呈亞光色調，避免了炫目效應，給值班人員創造了較舒適的視覺環境；
柜體頂蓋在需要時可以拆除，便于現場主母線的安裝和調整；
采用黃金分割法的方法設計各部分的分割尺寸，使整柜美觀大方，面目一新；
柜體的防護等級為 IP30，也可根據用戶需求在 IP20～I(xiàn)P40 之間選擇。
河南昊繼電氣有限公司
主要技術參數：
型號 | 額定電壓 (V) | 額定電流 (A) | 額定短時耐受電流 (1s) (kA) | 額定峰值耐受電流 (kA) |
GGD1 | 380 | A | 1000 | 30 | 63 |
B | 600 (630) |
C | 400 |
GGD2 | 380 | A | 1500 (1600) | 30 | 63 |
B | 1000 |
C |
|
GGD3 | 380 | A | 4000 | 80 | 176 |
B | 2500 |
C | 2000 |
