1.裝置簡介

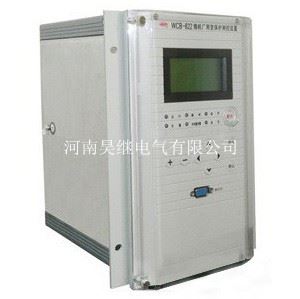

WCB-820系列微機廠用變保護測控裝置主要適用于3～10kV電壓等級小接地電流系統或小電阻接地系統中的廠用變、所用變或接地變的保護。
WCB-820系列裝置采用先進的可視化邏輯配置(PLC)方法，在PC機上進行可視化的邏輯組態，通過調用功能元件庫中對應的功能元件，實現各種保護邏輯；其功能元件庫中的各種功能元件均經過反復測試，安全可靠。
1.1.功能配置
功能名稱 | WCB -821/R1 | WCB-822/R1 | |
保護功能 | 二段定時限電流保護 | √ | |
三段二時限復壓閉鎖電流保護 | √ | ||
高壓側三段零序過流保護 | √ | √ | |
低壓側三段零序過流保護 | √ | √ | |
非電量保護 | √ | √ | |
TV斷線檢測 | √ | √ | |
高壓側反時限過流保護 | √ | ||
過負荷保護 | √ | √ | |
零序過壓保護 | √ | ||
低電壓保護 | √ | √ | |
二段定時限負序過流保護 | √ | √ | |
低壓側零序反時限過流保護 | √ | ||
FC回路保護 | √ | ||
控制回路異常告警 | √ | √ | |
手車位置異常告警（當主接線為手車時） | √ | √ | |
彈簧未儲能告警 | √ | √ | |
壓力異常告警 | √ | √ | |
| 遙信開入采集、裝置遙信變位、事故遙信 | √ | √ |
正常斷路器遙控分合 | √ | √ | |
IA、IB、IC、UA、UB、UC、P、Q、f、 | √ | √ | |
故障錄波 | √ | √ | |
4路脈沖輸入 | √ | √ |
