概述

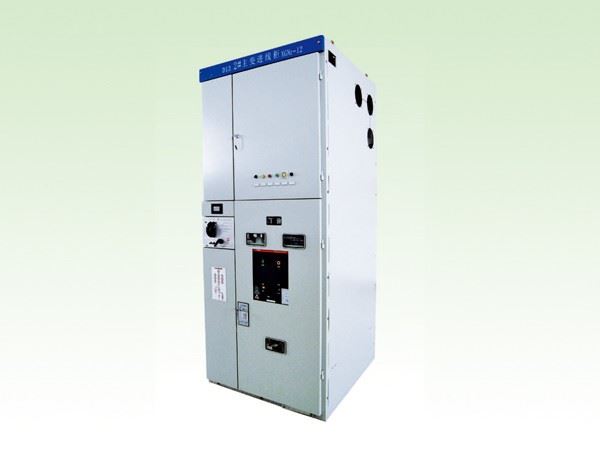

    XGN2-12 箱型固定式金屬封閉開關設備適用于 3.6～12kV 三相交流 50Hz 的單母線、單母線帶旁路和雙母線系統中作為接受和分配電能之用，主要用于發電廠、中小型發電機送電、工礦企事業配電以及電力系統的二次變電所的受電、送電等。開關設備主開關選用 ZN28-10、VS1-12 等系列真空斷路器。

主要特點

    此型號開關柜柜體采用角鋼焊接，也可采用型鋼栓接，外敷鋼板結構。

    柜體有母線室、斷路器室、繼電器室和電纜室四個獨立的隔室組成，各室之間有金屬封板隔開；

    蓋板和門均為鋼板彎制，在正常操作和維護時，按正常操作程序不需要使用工具便可以打開門，但不能打開蓋板；

    斷路器固定安裝在設有壓力釋放通道的斷路器隔室內，操作機構安裝于柜外前左位置，二者之間用水平軸、拉桿等連接；

    上、下隔離開關均選用具有雙斷口的 GN30-10 (D) 型旋轉隔離開關 (額定電流 3150A 以上的開關柜下隔離選用GN22-10 非旋轉型)；

    斷路器、上、下隔離開關、前后門之間采用 JSXGN 型箱式柜專用機械鎖機構與機械程序鎖并用的聯鎖方式，滿足開關柜的“五防”要求；

    開關柜為雙面維護，不靠墻安裝，在斷路器室和電纜室均安裝有照明燈；

    前門的下方有與柜寬方向平行的接地銅排，以使每柜安全可靠地接地；

       河南昊繼電氣有限公司

主要技術參數：
