概述

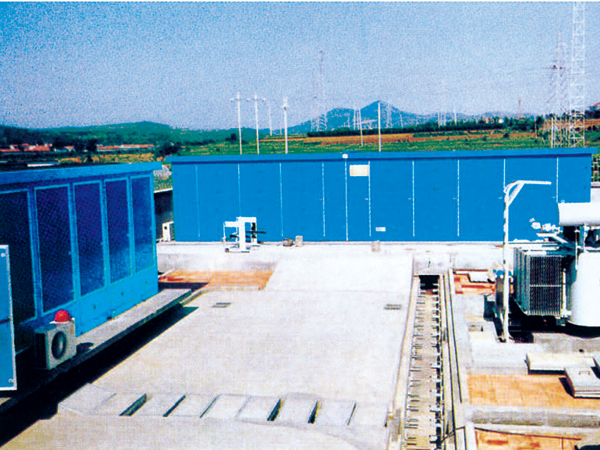

    XGW-40.5/12 智能預裝式變電站是將變電站 (除主變外) 的一、二次設備： 35/10kV 斷路器、電流互感器、電壓互感器、站變、變電站保護、RTU、通信系統、10kV 計量及自動抄表、UPS 電源及指示儀表等在工廠內安裝調試好裝入一個可移動、密封、防潮、防銹的雙層箱體內，現場只需做相應的基礎和必要的一次連接，即可送電。變電站實現了無房、無圍墻、無電纜溝、無架構、無人職守，是專為工業用戶和城網設計的預裝式變電站。

產品特點

    變電站投資少、占地面積小、生產周期短、真正實現變電站建設工廠化。

    本產品骨架整體焊接并采用美國達克羅 (DACROMET) 表面防腐處理技術，該技術綜合指標比電鍍鋅提高 7～10 倍。

    溫濕度控制等環境監控系統完善，保障設備在良好環境下運行。

    電纜進出線方式，安全性高。

    就地及遠方功能齊全，方便用戶使用與檢修。

產品結構

■35kV 一次系統

    方式 1：35kV 側選用進線刀閘，主變 35kV 側選用戶外真空斷路器，此方式 35kV 一次設備采用戶外安裝方式，具體型號由需方自行選擇購買。

    方式 2：對于容量小于 5000kV，主變 35kV 側可采用高壓熔絲保護，熔絲前端可選用 35kV 負荷關或隔離開關．作為檢修時隔離斷口用，但負荷開關不允許切斷故障負荷電流，此方式 35kV 一次設備采用戶外安裝方式，具體型號由需方自行選擇購買。

    方式 3： 35kV 進線側選用戶內真空斷路器，主變 35kV 側選用戶內真空斷路器，此方式 35kV 一次設備我廠采用 KYN58-40.5 金屬鎧裝移開式開關柜在箱內安裝的方式，開關柜采用 ZN48A-40 5 型真空斷路器，ZN48A 產品設計獨特，采用兩項專用技術—壓縮彈簧儲能機構和空氣緩沖裝置，具有合閘無彈跳、分閘無反彈的優良特性。

■10kV 一次系統

    進出線方式均采用電纜。

    箱內 10kV 一次系統采用單元真空開關柜結構，在真空開關柜上設有上、下隔離刀閘、真空斷路器以及電流和電壓互感器等一次設備。

    裝有完善的 JSN (W) 機械五防鎖，使變電站運行與檢修更加安全。

    斷路器選用  ZN28-12 戶內型真空斷路器 (與 CT19 機構一體）。

    上下隔離刀閘可選用 GN19-10Q 或 GN24-10Q 型。

    電流互感器為 LFZBJ9-10Q 型，全封閉澆注式。

    電壓互感器為 JDZX9-10 型，全封閉澆注式。

    電容器推薦用戶自行選用，采用箱變外安裝方式。

    以上介紹的一次設備型號及規格為制造廠推薦產品，如需方有特殊要求，可以協商解決。

■二次系統

    預裝式變電站二次系統采用許繼集團有限公司變電站綜合自動化系統或選用集成電路型保護裝置與微機遠動裝置配合使用，可實現變電站的無人值班。
